1.基本特點
CDB2-F15型系列多路換向閥集穩定分流閥與多路換向閥于一體，使車輛供轉向系統與油缸工作系統共用一個油泵，減少了系統結構的復雜程度，便于安裝和維修。該閥具有功能齊全，性能先進，結構緊湊，安全可靠，維修方便等特點，主要適用于1~3.5噸位叉車，小型裝載機，還可用于其它起重運輸機械、礦山機械、環衛機械的液壓系統中。
★內置穩流閥：進油體內帶有穩流閥，為轉向系統提供穩定的流量。
★內置單向閥：每聯換向體都有內置單向閥，防止油液倒流，克服執行機構“點頭”現象。
★設置閥桿自鎖：防止叉車門架因傾斜缸內部負壓可能引起的震動，并且當發動機熄火時鎖住傾斜缸，避免誤動作使叉車門架前后傾斜，造成安全隱患。
★采用分片式結構，1~10聯內任意組合。
★操作方式：手動、液控
★附加閥：換向體的兩端，根據需要可加過載閥或補油閥。
★閥桿中位機能：A、O2、O、Y等。
2.性能參數
|
公稱通徑（ Map ） |
公稱流量 (L/min) |
公稱壓力（ MPa ） |
分流安全閥壓力（ MPa ） |
分流流量 (L/min) |
閥桿行程 (mm) |
|
15 |
65 |
20 |
8~20 |
8~16 |
7+7 |
3.型號說明
①產品代號
②安全閥壓力等級： F 20MPa
③公稱通徑
④分流裝置：U表示帶分流，D表示不帶分流
⑤第一聯換向體中位機能
⑥第一聯換向體復位方式：T表示彈簧復位，W表示鋼球定位
⑦表示附加閥：A表示A口帶附加閥，B表示B口帶附加閥,G表示過載閥，R表示補油閥，不需要時可省略
⑧第二聯換向體中位機能
⑨分流流量

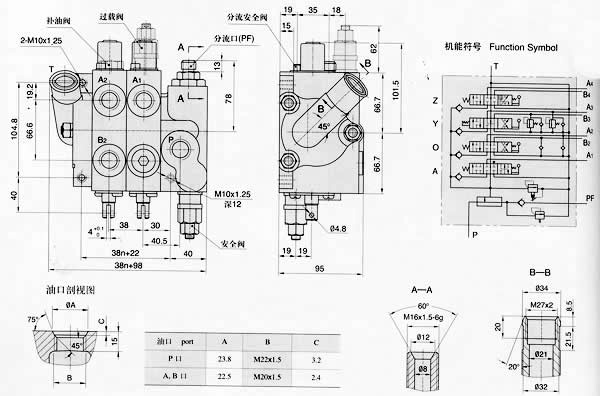

4.外形圖
|
