1.基本特點
ZS3型多路換向閥是在ZS1型多路閥的基礎上改進而來，它具有通用性強，使用壓力高，便于安裝和維修。該閥具有功能齊全，維修方便等特點，廣泛用于叉車，挖掘機、壓板機、裝載機及其它工程機械的液壓系統中，實現多個執行機構的集中控制。
★內置單向閥：防止油液倒流，克服執行機構“點頭”現象。
★采用分片式結構，1~10聯內任意組合。
★閥桿中位機能：A、O2、O、Y等。
2.性能參數
|
型號 |
公稱通徑（ Map ） |
公稱流量 (L/min) |
公稱壓力（ MPa ） |
|

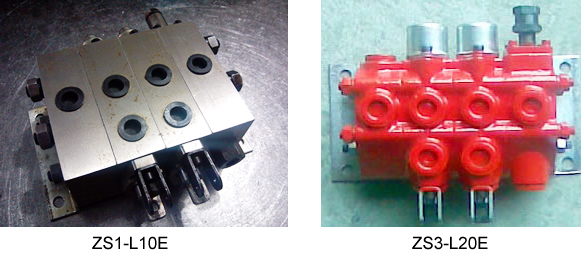

ZS1-L10E |
10 |
40 |
16 |
|
ZS3-L20E |
20 |
100 |
16 |
|
ZS3-L25E |
25 |
160 |
16 |
3.型號說明
①產品代號
②連接方式：螺紋連接
③公稱通徑
④壓力等級：E：16MPa、F：20MPa
⑤第一聯換向體中位機能
⑥第一聯換向體復位方式：T表示彈簧復位，W表示鋼球定位
⑦第二聯換向體中位機能
⑧第二聯換向體復位方式：T表示彈簧復位，W表示鋼球定位 |
