1.基本特點
DL-F15系列多路換是由進油閥片，換向閥片和回油閥片組成。該閥回油體帶有壓力輸出口，可與其它液壓元件串聯使用。該閥具有結構緊湊，工作壓力高，性能好，工作可靠，可實現多個執行機構的近、遠程控制等優點。廣泛應用于工程機械、礦山機械和其它機械的先導控制液壓系統中。
★內置單向閥：每聯換向體都有內置單向閥，防止油液倒流。
★油路形式：可實現并聯、串聯或串并聯復合油路。
★采用片式結構，1~8聯內任意組合。
★ 控制方式：先導液壓比例控制，也可與手動控制組合
★附加閥：換向體的兩端，根據需要可加過載閥或補油閥。
★閥桿中位機能：A、O2、O、Y等。
2.性能參數
|
公稱通徑（ Map ） |
公稱流量 (L/min) |
公稱壓力（ MPa ） |
閥桿行程 (mm) |
|
15 |
65 |
20 |
7+7 |
3.型號說明
①產品代號
②序號： 1：帶壓力輸出口，基本型省略
③公稱壓力: F：20MPa
④公稱通徑:15mm
⑤復位方式：T表示彈簧復位
⑥第一聯換向體中位機能
⑦表示附加閥：A表示A口帶附加閥，B表示B口帶附加閥,G表示過載閥，R表示補油閥，不需要時可省略

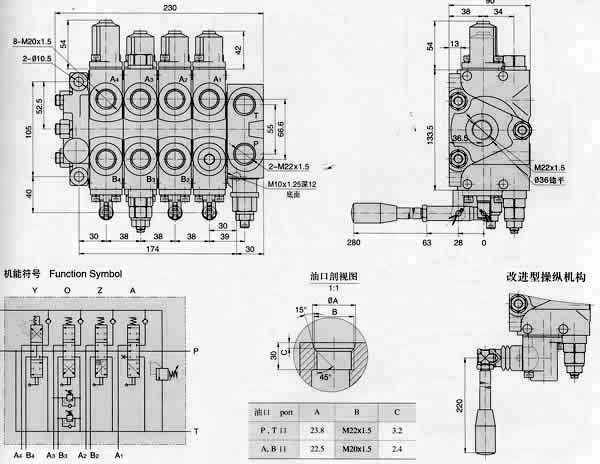

⑧第二聯換向體中位機能 4.外形圖
|
